RAPPRESENTAZIONE di una RELAZIONI in UN INSIEME



Per comprendere



In una precedente lezione abbiamo visto che, per RAPPRESENTARE GRAFICAMENTE una relazione di A in B possiamo utilizzare:

  • un DIAGRAMMA A FRECCE;

  • una TABELLA A DOPPIA ENTRATA;

  • un DIAGRAMMA CARTESIANO.



Gli stessi tre metodi possono essere utilizzati per RAPPRESENTARE GRAFICAMENTE una relazione di A in A.



Torniamo all'esempio visto nella lezione precedente:

A = {1, 2, 3, 6, 8}

relazione "è il triplo di".





DIAGRAMMA a FRECCE:

Rappresentazione grafica di una relazione di A in A

Abbiamo disegnato l'insieme A.

Con delle frecce abbiamo unito tra loro gli elementi dell'insieme che formano le coppie che soddisfano la relazione considerata.

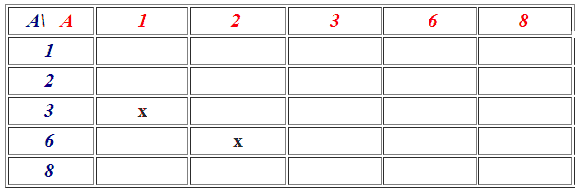

TABELLA A DOPPIA ENTRATA:

A\   A

1 3 6 8
1
2
3 x
6   x
8



Nella PRIMA COLONNA  abbiamo indicato gli elementi che compongono l'insieme A e anche nella PRIMA RIGA  abbiamo indicato gli elementi che compongono l'insieme A.

Abbiamo segnato con una x (ma si poteva usare anche un pallino) le caselle che indicano una coppia ordinata che soddisfa la relazione considerata

Ricordiamo che gli elementi indicati sulla PRIMA COLONNA sono i PRIMI ELEMENTI DELLA COPPIA, mentre quelli situati sulla PRIMA RIGA sono i SECONDI ELEMENTI DELLA COPPIA.







DIAGRAMMA CARTESIANO:

Rappresentazione grafica di una relazione di A in A

In questo caso sull'asse delle x abbiamo indicato gli elementi dell'insieme A e anche sull'asse delle y abbiamo indicato gli elementi dell'insieme A

Abbiamo tracciato le parallele ad x e y passanti per i punti che rappresentano gli elementi dell'insieme dato e abbiamo indicato con un puntino solamente i punti che rappresentano le coppie ordinate che soddisfano la relazione considerata.

Ricordiamo, anche in questo caso, che gli elementi indicati sull'asse delle x sono i PRIMI ELEMENTI DELLA COPPIA, mentre quelli situati  sull'asse delle y sono i SECONDI ELEMENTI DELLA COPPIA.
